DDS FM генератор сигналов 78 ~ 108 МГц PLL
Цена: 2 273 руб.
- Встроенная батарея: Нет
- Тип выхода: USB
- Рекомендуемое максимальное сопротивление наушников: 301-400 Ом
- Тип входа: USB
- Название бренда: FLAMESER
DDS FM генератор сигналов 78 ~ 108 МГц PLL
Обзор: материнская плата

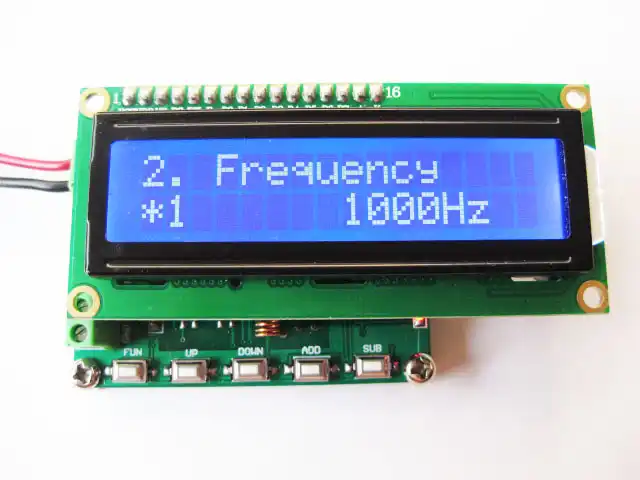

HM370-это небольшой генератор сигналов, который генерирует сигнал 78 ~ 108 МГц. Он также может генерировать частоту 100 кГц и импульсный сигнал переменного цикла.
Модуль простых в использовании, Частота входного сигнала передачи данных по отпечаткам пальцев, выходная частота обновления сразу.
Во-вторых, применение продукта:
Генератор сигналов;
Инструмент для калибровки;
Управление двигателем постоянного тока;
В-третьих, технические параметры:
№. Единица измерения товара
Диапазон импульсного сигнала 1 ~ 100000 Гц-1-99% импульсный сигнал рабочего цикла

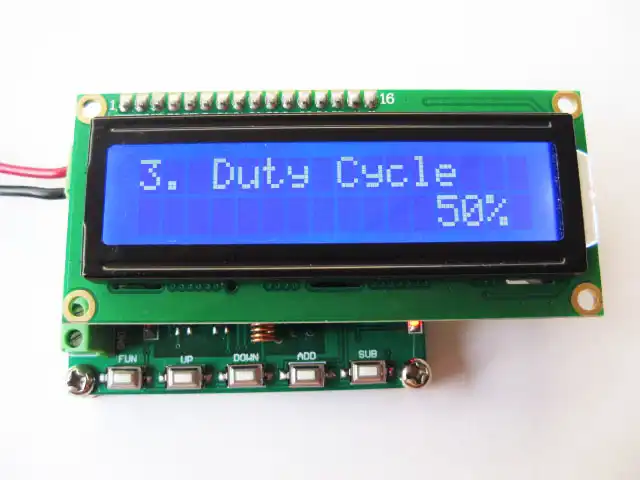

2. Диапазон импульсного цикла от 1 до 99%
3 5 в постоянного тока импульсный сигнал амплитуда максимальная амплитуда 5.0Vp (Выходная амплитуда постоянная)

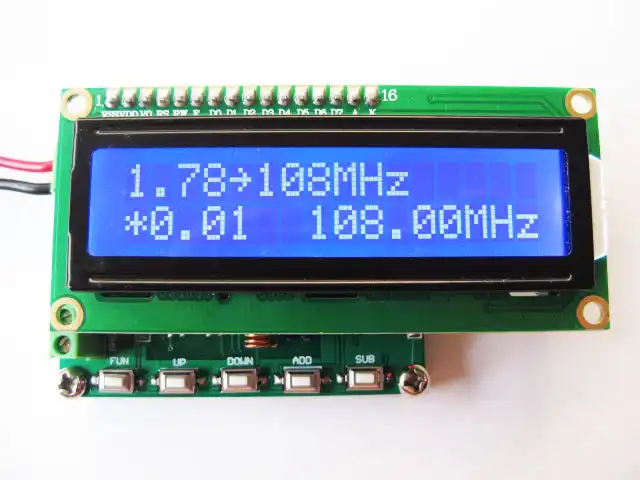

4 частоты FM сигнала 78 ~ 108 МГц
5 FM амплитуда сигнала 100мв
Рабочее напряжение 6 7 ~ 12 В постоянного тока
7 рабочий ток <50 мА
8 Рабочая температура-40 ~ 65 градусов Цельсия
9 Температура хранения-40 ~ 65 градусов Цельсия
10 Размер 57*45*20 мм Длина X Ширина X высота
В-четвертых, Спецификация интерфейса и соответствующие операции
Разъем P4 (источник питания)
VDD: положительный источник питания (7 ~ 12 В)
GND: отрицательный источник питания
Интерфейс P3 (выходной сигнал)
FM: выход fm-сигнала.
ШИМ: импульсный сигнал на выходе.
GND: отрицательная мощность.
В-четвертых, описание ключа
FUN: выберите функцию настройки бит данных.
Вверх: предыдущий.
Вниз: далее.
Слева: Self-ключом.
Длина: от минус ключа.
